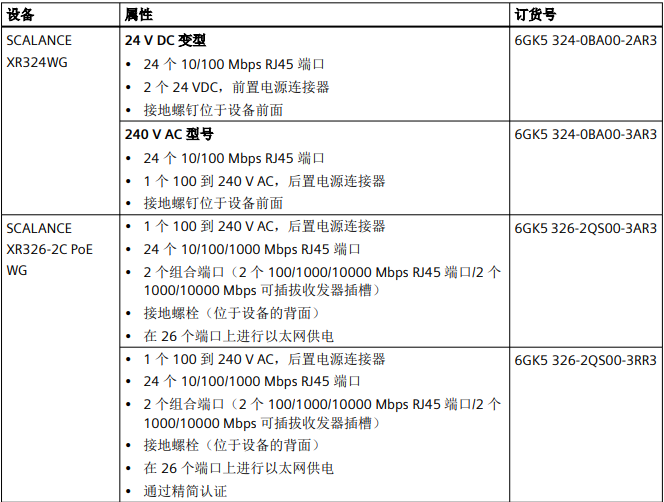

订货号
型号标识
SCALANCE XR-300WG 的型号标识由多个部分组成，各部分的含义如下：
产品组件
随 SCALANCE XR-300WG 提供以下组件：
• 1 台设备
• 一个含有文档和软件的产品 DVD
24 VDC 变型还随附以下组件：
• 两个 2 针 24 VDC 电源接线端子
带组合端口的 SCALANCE XR-300WG 还随附以下组件：
• 每个可插拔收发器插槽 1 个盖子

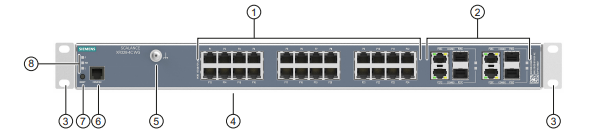

下图显示了 SCALANCE XR-300WG 的 240 VAC 变型的各组件概览（基于
SCALANCE XR328-4C WG 的示例）。
① 具有端口 LED 的电气端口
② 具有端口 LED 的组合端口
③ 用于安装 19" 机架的集成支架
④ 240 V AC 电源（后侧）
⑤ 接地螺钉
⑥ 串口
⑦ “RESET”按钮
⑧ LED 指示灯
• 指示故障的“F”LED
• 指示冗余管理器功能的“RM”LED
• 电源的 LED“L”

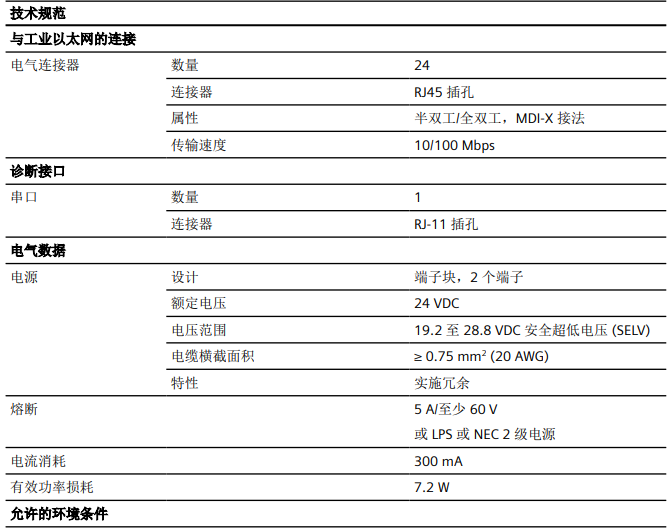

下列技术规范适用于 SCALANCE XR324WG 的 24 VDC 变型。

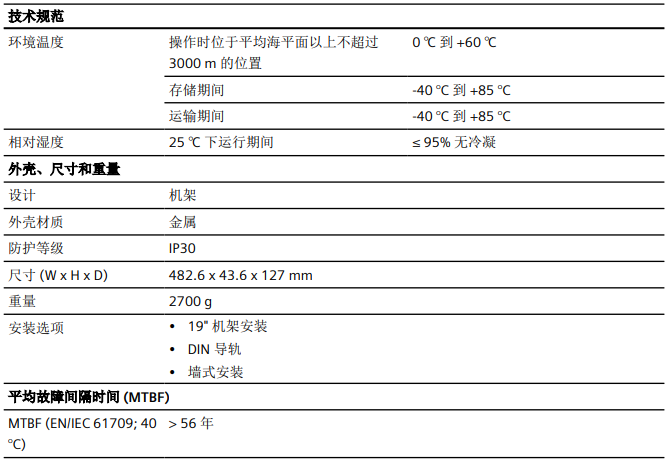

8.1 SCALANCE XR324WG 的技术规范
