随着工业以太网的发展领先于现场级自动化技术，除了典型组件(如 CPU、CP 等)之外，实际的通讯网络及其组件也日益变得重要起来。自动化问题是监视一个包含多种网络组件的 PROFINET I/O 系统。可以对组件进行个别诊断，也可以详细地诊断整个系统。
为了阐明一个 PROFINET 系统中的诊断能力，本应用范例描述了一个含有一个 PROFINET IO 控制器、一个 HMI 站以及作为 PROFINET 设备的一个 SCALANCE X208、一个 SCALANCE X202 和两个 ET 200S PNFO 模块的自动化单元。
下表概括介绍了本应用范例中实现的诊断功能：
|
类别 |
诊断 功能 |
| 光学 | LED 显示 |
| PROFINET IO | 在 STEP 7 中进行硬件诊断 |
| 模块信息 | |
| 拓扑结构编辑器 | |
| 基于代码评估诊断报警 | |
| 报告系统错误 | |
| SNMP | 评估 SNMP 变量 |
| 信号触点 | |
| 基于 Web 的管理 | 在线组态和诊断 |
| 端口映射 | 映射一个端口的数据流 |
可以使用具有 PROFINET 功能的 S7 CPU，也可以使用专门组态的 CP (CP343-1)作为 PROFINET IO 控制器。为了使表达清晰明确，本条目的内容被分成了两个子组态。
卷 1 显示用一个 PN CPU 作为 PROFINET 控制器实现的自动化解决方案。
硬件组态：
卷 2 基于本应用范例，不过，它使用 CP 343-1 作为 PROFINET 控制器。
硬件组态

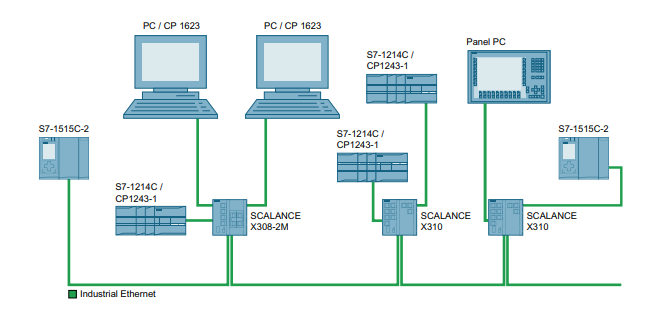

使用 SCALANCE X308-2、SIMATIC S7-300/400 和操作员面板（作为终端设备）的组态示
例。

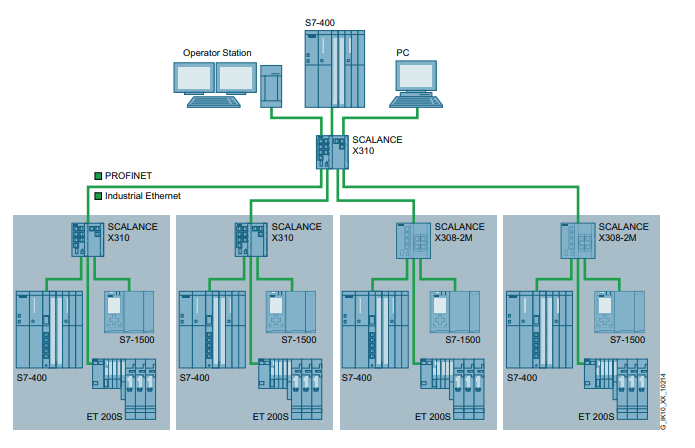

使用 SCALANCE X310、SCALANCE X-200、SIMATIC S7-300/400、SIMATIC ET 200 和
操作员面板（作为终端设备）的电气组态示例。
环网端口
可通过 RJ-45 接口建立具有冗余管理器的电气环，该接口允许电气（双绞线）连接（10、
100 和/或 1000 Mbps）。SCALANCE X310FE 则例外。该设备仅允许速度为 10 或 100
Mbps 的电气（双绞线）连接。

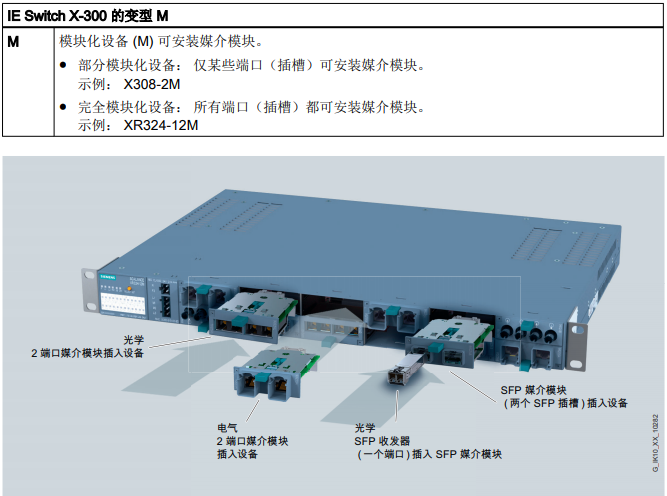

除了 SCALANCE X310 和 SCALANCE X310FE 设备外，也可以在具有冗余管理器的光学
环网（1000 Mbps，具有 SCALANCE X-300EEC 100Mbps）中使用 IE Switches X-300。

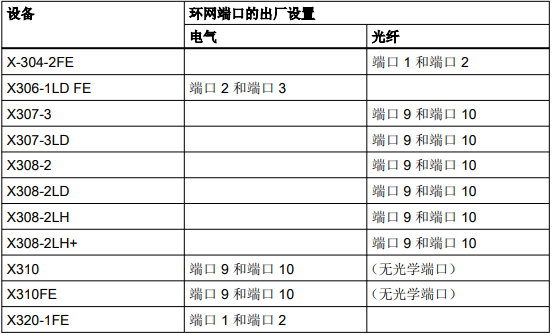

可以单独组态起环网端口作用的端口。下表列出了环网端口的出厂默认设置。
